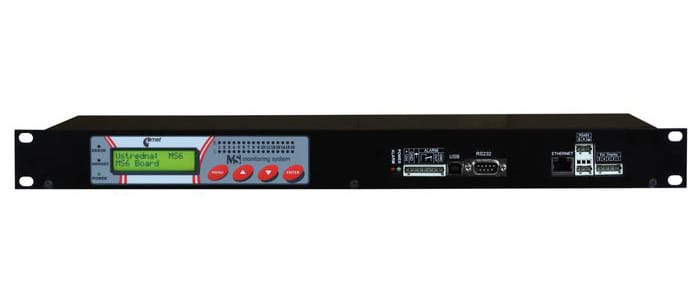

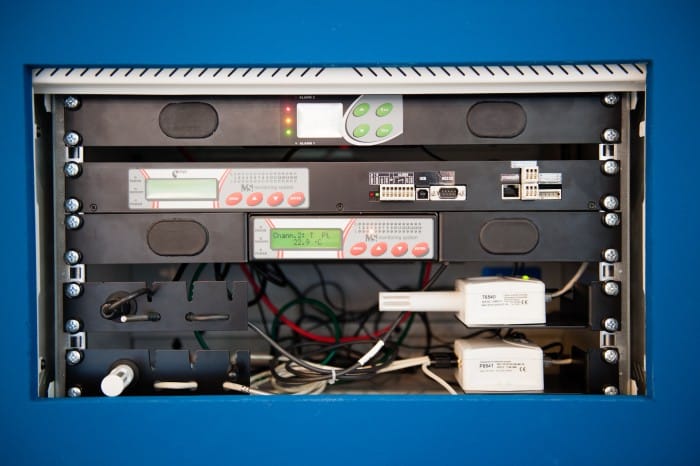

Datalogger 16 kanaler för 19"-rack

Den kompletta lösningen för loggning och övervakning av temperatur, luftfuktighet och en mängd andra parametrar. Fritt konfigurerbara ingångar. För montering i 19" rack 1 HE. Möjlighet att bygga in MP050 relämodul för ytterligare reläutgångar - se "Övriga tillbehör".

Dataloggrar för rackmontage med 16 fritt konfigurerbara kanaler avsedda för mätning, loggning och utvärdering av elektriska signaler från givare och system med relativt långsamma förlopp (>1 s). Används i kombination med lämpliga givare och transmittrar för övervakning av fysikaliska storheter.

Ett kalibrerings-certifikat med spårbarhet i enlighet med kraven i EN ISO/IEC 17025 ingår i leveransen. Vid behov kan kalibrering utföras på flera mätområden per ingång.

Art nr

MS6-Rack
Garanti

3 År

16 270 SEK

Köp

Send request

Parametrar för konfigurerbara ingångar

Ladda ner

Features

Funktioner:

att mäta, processa och logga värden från 1 till 16 signaler
vädena sparas med tidsstämpel
övervaka och larma vid passerade gränsvärden och händelser
utföra andra handlingar baserade på larm (ljud, ljus (LED), styra reläutgångar, skicka SMS, styra telefonuppringare, skicka meddelande via något av protollen som stödes av Ethernet-interfacet)
övervaka värden och status online
individuell inställning av hysteres och fördröjning för respektive kanal
inställning av upp till fyra larmvillkor per kanal

Applikationer:

Fastighetsautomation - Våra instrument som mäter temperatur, luftfuktighet, barometertryck och CO2 utgör en viktig del i dessa lösningar.

Datahallar, serverrum - Loggning och övervakning av temperatur, luftfuktighet, tryck, läckage, dörrar, fönster och rök i datahallar och serverrum. Nätverksanslutna givare och dataloggrar samt detektorer, även för 19" montage. SNMP-kommunikation, larm via e-post eller Syslog.

Loggning av temperatur, koldioxid (CO2) och andra kritiska parametrar i enlighet med processerna inom GLP eller GMP.

Industri och produktion - Övervakning av temperatur och luftfuktighet i livsmedelsindustri, läkemedelsindustri, m.m.

Livsmedelsindustri - Övervakning av kritiska processer i enlighet med HACCP med larm via SMS, e-post, m.m. vid oförutsedda händelser som kan leda till att varorna skadas.

Registrering av diverse parametrar för spårning av processer.

Vanliga anslutningsmöjligheter:

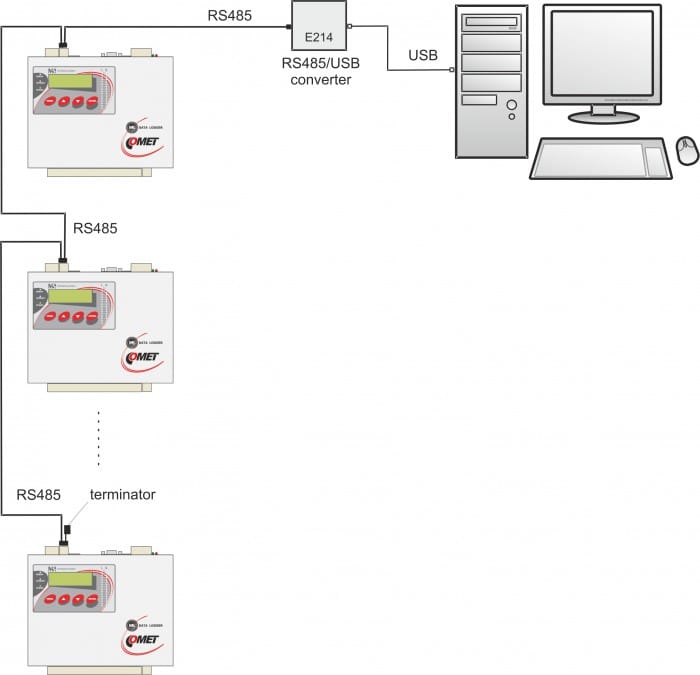

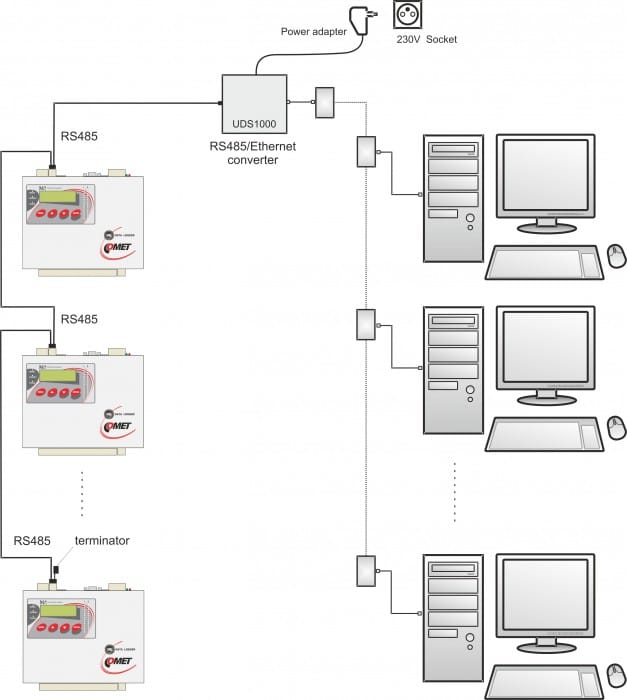

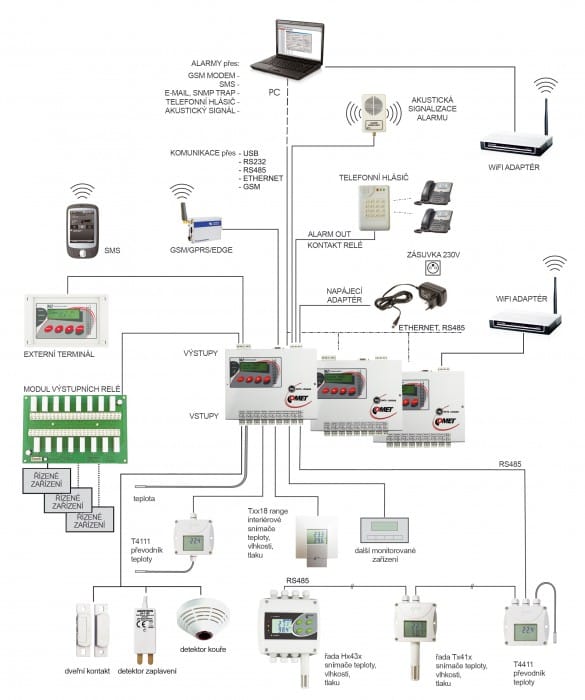

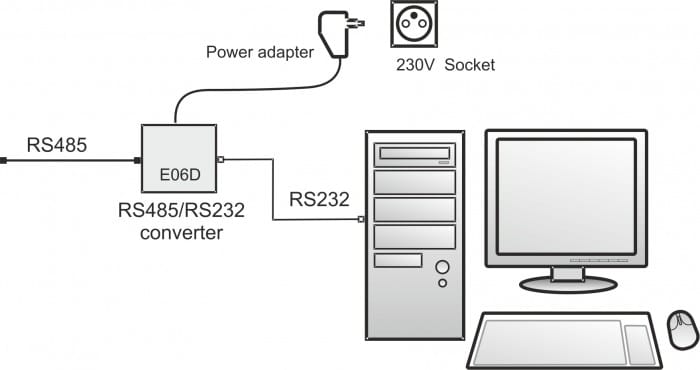

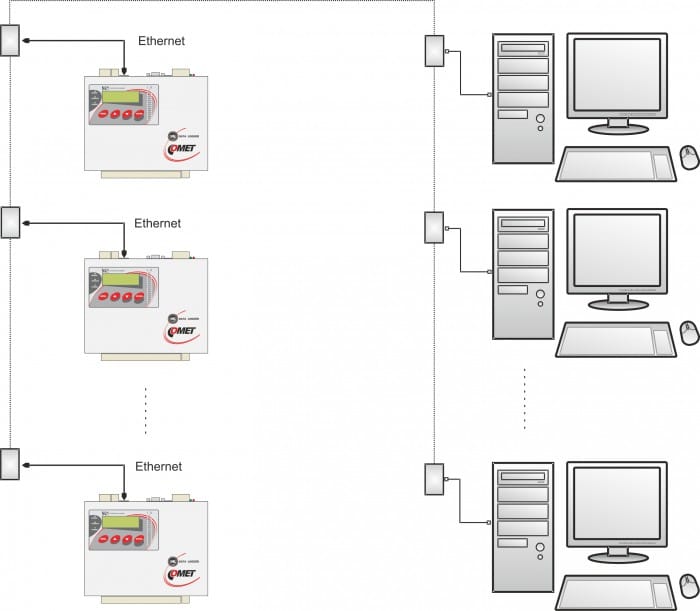

Mätsystemet MS kan konfigureas för de flesta mätapplikationer. Det går att ansluta så väl analoga som digitala givare med seriellt gränssnitt, även i kombinationer av båda varianterna. MS-serien har flera olika gränssnitt för kommunikation med överordnade system som RS232, RS485, USB, Ethernet samt GSM/GPRS-modem. Med Wifi-accesspunkter kan dataloggrarna i serie MS ansluta trådlöst till nätverk.

Parametrar och mätområden för de konfigurerbara ingångarna på MS6D

Mätsystemen i serie MS6xx är utrustade med 16 fritt konfigurerbara universala ingångar. Varje ingång kan ställas in för olika signaler enligt tabellen nedan så mätsystemet är mycket felxibelt och enkelt att använda. Modul för RS485 ingång måste beställas separat om man vill kommunicera med givare via Modbus eller Advantech-protokoll.

Measured Values		Range	Accuracy	Note
current	DC	4 to20 mA	±0.1% FS (±0.02mA)	It is possible to connect pasive sensors (powered by monitoring system) or active sensor with its own power supply. Input resistance about 110 Ohms.
voltage	DC	-10V to +10V	±0.1% FS (±10 mV)	input resistance about 10MOhms
		-1V to +1V	±0.1% FS (±1 mV)
		-100mV to +100mV	±0.1% FS (±100 uV)
		-18mV to +18mV	±0,1% FS (±18 uV)
resistance	two-wire resistance measurement	0 to 300 Ohms	±0.1% FS (±0.3 Ohms)	measuring current approximately 0.8 mA @ 50ms pulse
		0 to 3000 Ohms	±0.1% FS (±3 Ohms)	measuring voltage approximately 0.5mA @ 50ms pulse
		0 to 10000 Ohms	±0.1% FS (±10 Ohms)	measuring current approximately 0.1mA @ 50ms pulse
temperature probes Pt and Ni	Ni1000	-50°C to +250°C	±0.2°C (-50°C to 100°C)	Ni1000/6180 ppm, two-wire connectioní
			±0.2% MH (100°C to 250°C)	measuring current approximately 0.5mA @ 50ms pulse
	Pt100	-200°C to +600°C	±0.2°C (-200°C to +100°C)	Pt100/3850 ppm, two-wire connection
			±0.2% MH (+100°C to +600°C)	measuring current approximately 0.8mA @ 50ms pulse
	Pt1000	-200°C to +600°C	±0.2°C (-200°C to+100°C)	Pt1000/3850 ppm, two-wire connection
			±0.2% MH (+100°C až +600°C)	measuring current about 0.5mA @ 50ms pulse
thermocouple	K (NiCr-Ni)	-200°C to 1300°C	±0.3% MV + 1.5°C*	linearized, with cold junction compensation, datalogger must be placed in recommendend working position
	T (Cu-CuNi)	-200°C to 400°C
	J (Fe-Co)	-200°C to 750°C
	S (Pt10%Rh-Pt)	0 to 1700°C
	N (NiCrSi-NiSiMg)	-200°C to 1300°C
	B (Pt30%Rh-Pt)	100°C to 1800°C	±0.3% MV+1.0°C (300°C to 1800°C)	linearized without cold junction compensation
thermistor	NTC with selectable formula	up to maximum thermistor resistance 11 000 ohms	according to used resistance range (see measurement of resistance)	the same characteristics for all connected thermistors
				default settings: R25=2252Ω, R80=282.7Ω
binary signal	potential-less contact	binary signal		input voltage for state "L" (IN-COM) < 0.8 V
				input voltage for state "H" (IN-COM) > 2 V
	open collector			resistance of closed contact for state "L" (IN-COM) < 1 kOhms
	voltage levels			resistance of closed contact for state "H" (IN-COM) > 10 kOhms
				minimum duration for sensing of change: 200ms
RS485	input for serial signal RS485	on request		input serves for reading from devices supporting protocol ModBus RTU or Advantech
				connected to terminals next to terminals for channel 15 and 16
				input can work with 16 devicesi
				Galvanically isolated.

Main features:

● software configurable or modular inputs for temperature sensors Pt and Ni, thermocouples and thermistors, voltage and current, two-state events, frequency and pulses, resistance, sensors with RS485 output

● memory for 500 000 records with automatic downloading to PC

● alarm indication via integrated siren, e-mail, SMS and two-state output to control other devices

● software for data analysis on PC

● communication interface USB, RS232, relays, RS485 (Modbus RTU), ETHERNET (Modbus TCP, SOAP, etc.)
